Zerlegen und Reinigen einer Brother (Lochkarten-)Strickmaschine

Dieser kleine Kurs enthält folgende Abschnitte, die einzeln abrufbar sind:

  • Vorbemerkung
  • Werkzeuge und Hilfsmittel, Reinigungs- und Pflegemittel
  • Schritt 1 – Entfernung der Halterungen für die Tischklemmen, Lösen der weißen Kunststoffnieten
  • Schritt 2 – Entfernen der Nadelsperrschiene und der Nadeln
  • Schritt 3 – Entfernen der Kunststoffteile
  • Schritt 4 – Entfernen der Gehäuseschrauben
  • Schritt 5 – Reinigungs- und Schmiervorgänge

Schritt 4 – Entfernen der Gehäuseschrauben

Dritten Behälter bereitstellen.

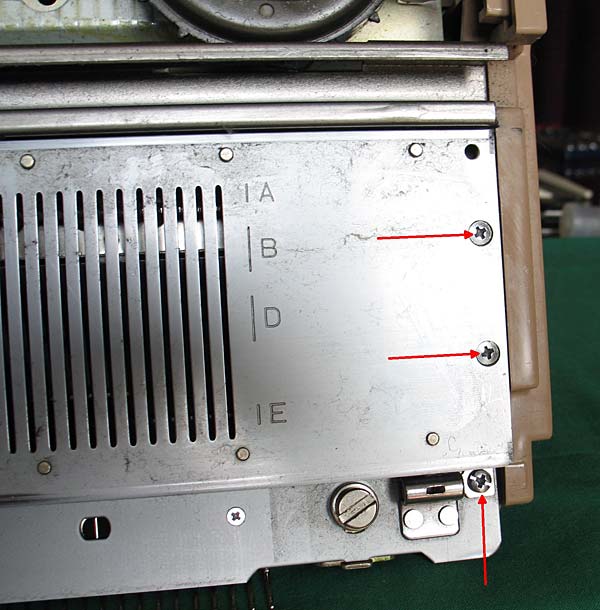

Zunächst die Schrauben wie abgebildet auf der rechten Seite des Nadelbetts entfernen und mit dem Metallplättchen in den Behälter legen.

Gehäuseschrauben rechts

Vierten Behälter bereitstellen.

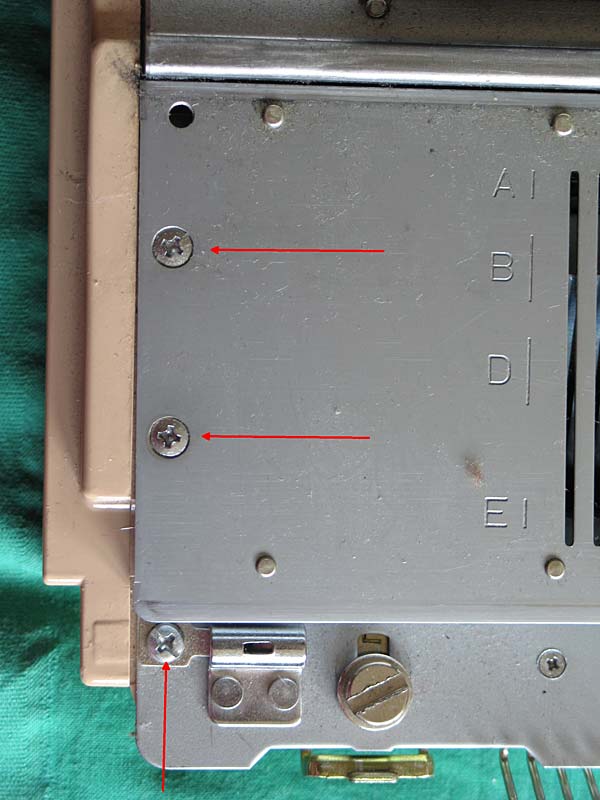

Das gleiche auf der linken Seite

Gehäuseschrauben links

Fünften Behälter bereitstellen.
Entfernen der Schrauben an den Verstrebungen gemäß Abbildungen und Ablage im Behälter:

Chassis


Chassis

Nun können wir die Maschine aus dem Gehäuse nehmen.

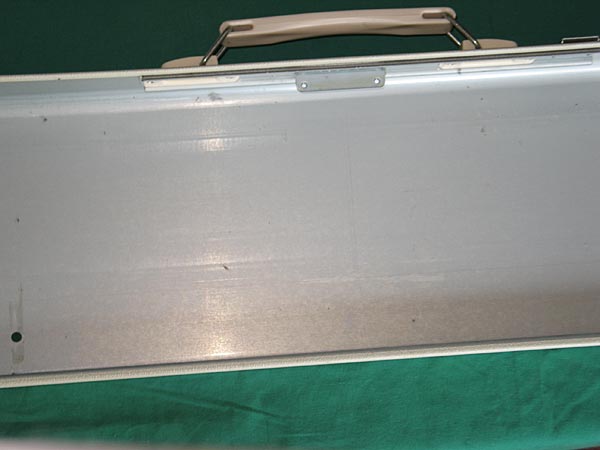

Erstaunlicherweise war das Gehäuse weniger verunreinigt als gedacht. Hier hat sich ein guter Markenstaubsauger bewährt.

Gehäuse

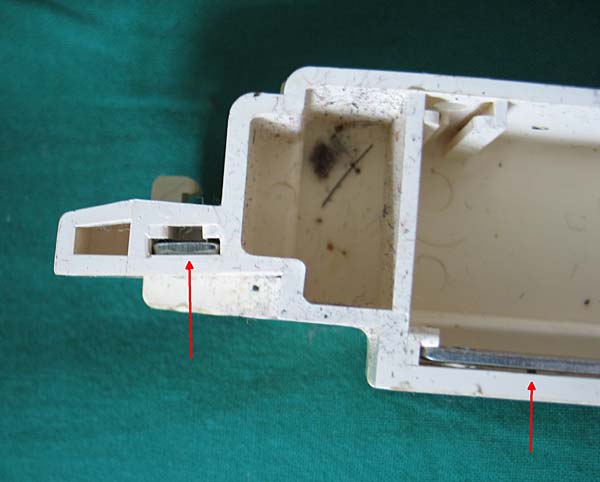

Die Seitenteile bergen mehr Schmutz. Bitte beachten: in den Schlitzen sind Plättchen mit Schraubgewinden eingelassen. Vor dem Zusammenschrauben unbedingt nachsehen, ob alle an ihrem Platz sind.

Seitenteil

Hier sehen wir die Maschine von der Unterseite:

Unterseite der Maschine

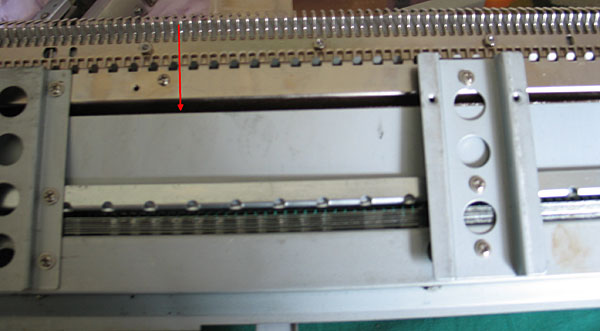

Und wir entdecken eine weitere Schiene mit Schaumstoffbelag:

Schaumstoffschiene

Schaumstoffschiene

Der sich in seine Bestandteile auflösende Schaumstoff wurde ersetzt.
