Zerlegen und Reinigen einer Brother (Lochkarten-)Strickmaschine

Dieser kleine Kurs enthält folgende Abschnitte, die einzeln abrufbar sind:

  • Vorbemerkung
  • Werkzeuge und Hilfsmittel, Reinigungs- und Pflegemittel
  • Schritt 1 – Entfernung der Halterungen für die Tischklemmen, Lösen der weißen Kunststoffnieten
  • Schritt 2 – Entfernen der Nadelsperrschiene und der Nadeln
  • Schritt 3 – Entfernen der Kunststoffteile
  • Schritt 4 – Entfernen der Gehäuseschrauben
  • Schritt 5 – Reinigungs- und Schmiervorgänge

Schritt 2 – Entfernen der Nadelsperrschiene und der Nadeln

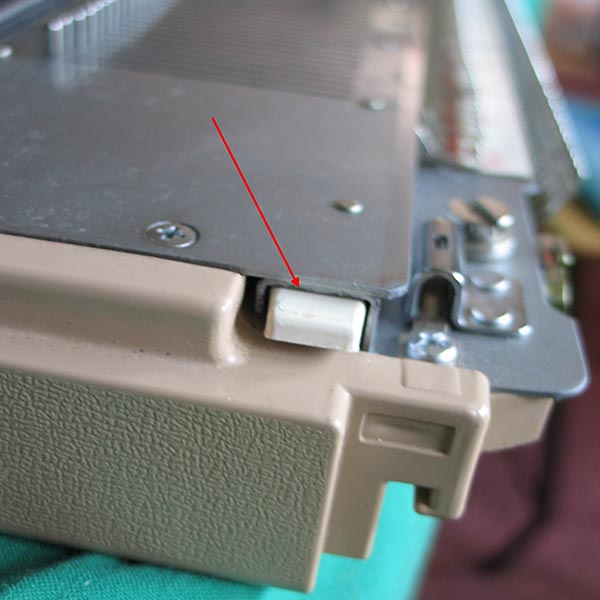

Der Sitz der Nadelsperrschiene

Nadelsperrschiene

Die Nadelsperrschiene kann mit einem nicht scharfkantigen Gegenstand ein Stück in den Kanal hineingeschoben und von der anderen Seite herausgezogen werden.

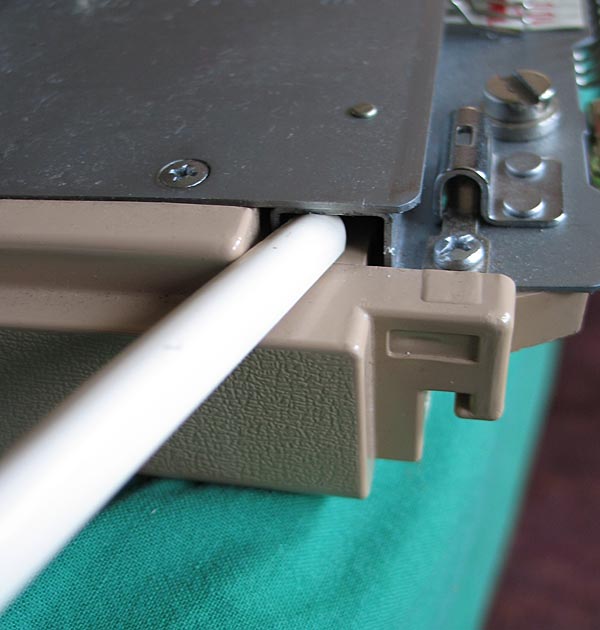

Nadelsperrschiene herausziehen

Nun prüft man, ob die Nadelsperrschiene ersetzt werden muss. Da es im Netz einige gute Anleitungen gibt, wie man die Polsterung einer Nadelsperrschiene selbst erledigen kann, wird dieser Schritt hier ausgelassen.

Wer eine lange Reinigungsbürste hat, kann den Kanal einer ersten Säuberung unterziehen.

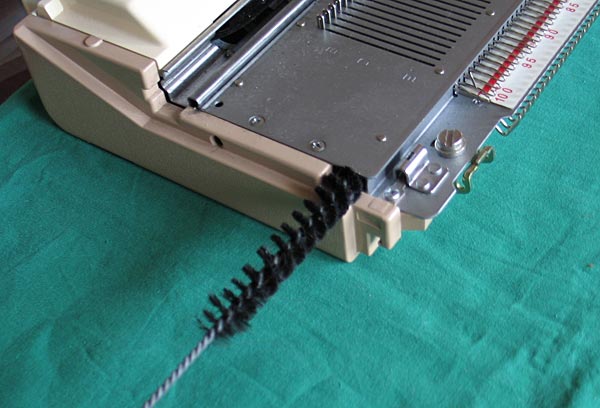

Bürste fürs Nadelbett

Nadelzählfolie entfernen und säubern. Nun werden alle Nadeln nacheinander entfernt. Dazu schiebt man die Nadel am Nadelfuß nach vorn bis zum Anschlag

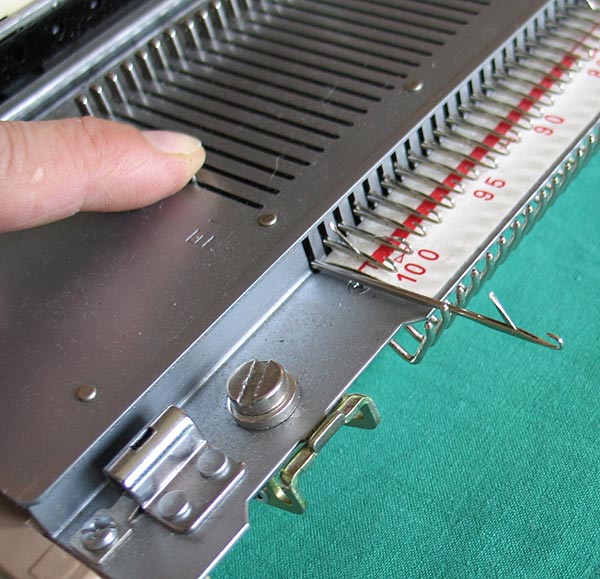

Nadel entfernen 1

Das Nadelende zeigt sich hinten am Schlitz.

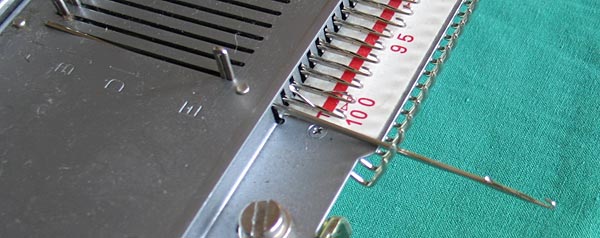

Nadel entfernen 2

Wichtig! Nadelzunge schließen, leicht auf den vorderen Teil der Nadel drücken und von hinten oder am Nadelfuß aus dem Bett herausziehen. Dieser Schritt kann auch anhand der Instruktionen aus der Bedienungsanleitung nachvollzogen werden.

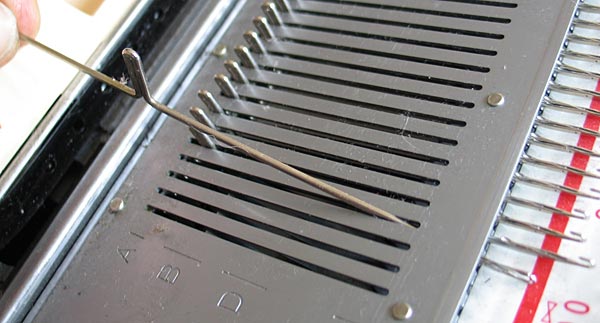

Nadel entfernen 3

Bei der Gelegenheit prüfen, ob die Nadeln alle in Ordnung sind: die Nadeln müssen gerade sein und die Nadelzungen exakt schließen. Beschädigte Nadeln unverzüglich wegwerfen.
Einwandfreie Nadeln sollen so aussehen:

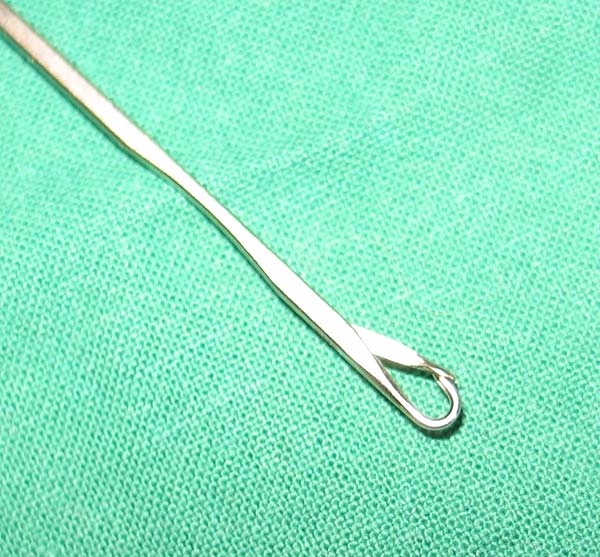

Nadel okay

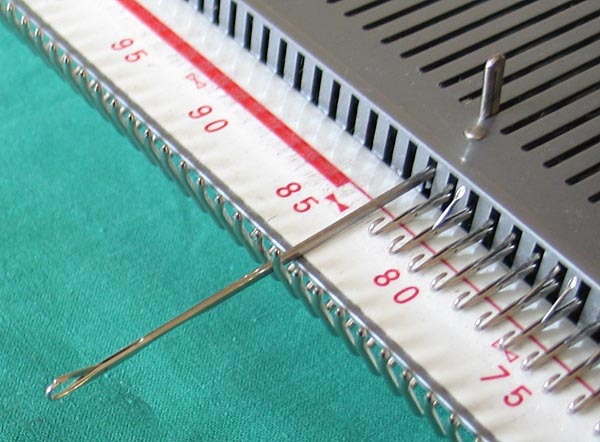

Nadel okay

Die Nadeln können ein Bad in WD40 vertragen, während wir uns weiter dem Gehäuse widmen.

Nadelbad
